[10651] 전선관 시공에 관련하여 질문드립니다.
질의분야 : 기술기준 > 전기 > 저압배선
현재 아파트 관리사무소에서 업무 중인데 문제가 조금 있어서 문의 드립니다.
아파트 시공 승인일이 KEC개정 전 이므로 기술기준의 기준을 따라가는 걸로 알고있습니다.

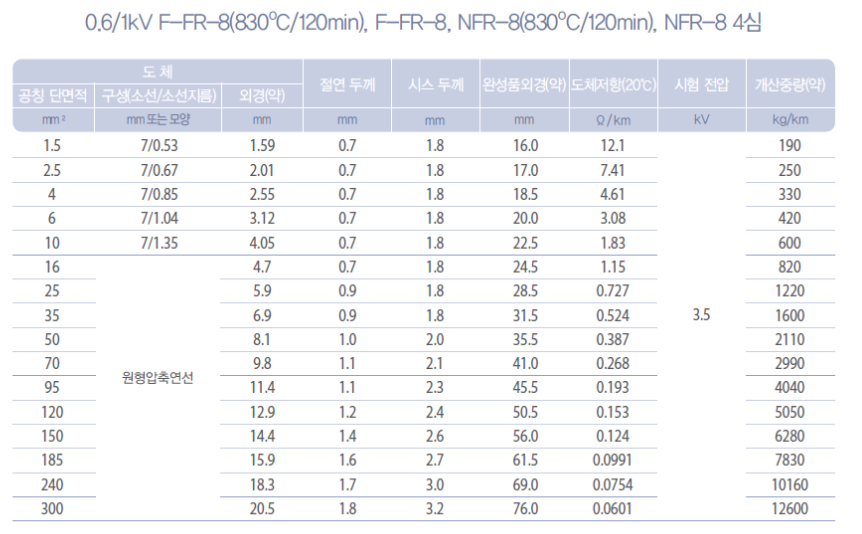

매립전선관 시공이 되어 있는데, 도면상에 F-FR-8 4C 25sq 전선에 전선관을 54호를 사용하기로 되어 있었습니다.
그러나 전선관을 36호를 사용하고, 콘크리트에 매립하면서 전선관이 콘크리트 압력에 찌그러져 전선을 정상적으로 넣을 수 없어 케이블의 피복을 절개하여 시공을 하였습니다.

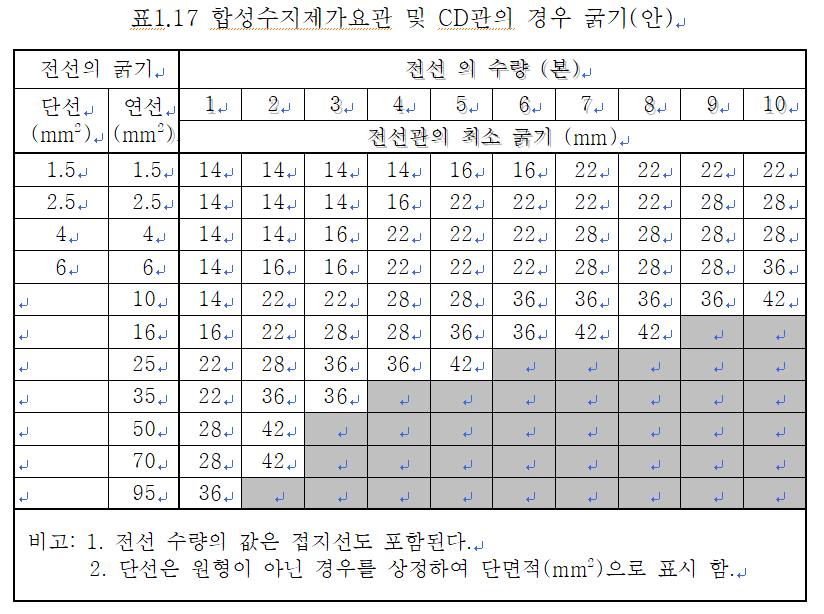

시공업체에 이야기를 하니 아래의 한글파일을 보내주면서, 25sq - 4c 를 25sq 4가닥을 넣는것과 동일하게 36호를 써도 된다고 말하고있습니다.
질문사항은 2개 입니다.
질의 1. 전선관을 36호로 시공을 해도 되는지?
전선관 선정 시 기술기준 때는 동일전선 48%, 다른전선 32% 로 되어있는데, F-FR-8 25sq 4C 전선을 사용 시 계산을 해보니 48%를 적용하여도 54호를 사용하여야 합니다.
전기안전공사에 질의를 하니 기술기준은 절대적인게 아니라 전선관 선정을 마음대로 해도된다고 답변을 받았는데, 이게 맞는 말인지 의문이 듭니다.
질의2. 전선관에 케이블이 입선이 잘 되지 않아 케이블의 피복을 절개하여 시공을 하는 것도 문제가 안되는 건지?
케이블의 피복을 절개하여 시공을 하여도 문제가 되지 않는다는 답변도 이해가 가지 않는 상황입니다.
이런 상황이 참 난감한 상황이라 도움이 필요합니다. 필요 시 도면자료나 추가자료를 추가첨부 할테니 알려주시거나 요청해주시면 감사하겠습니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 한영합니다.
2. 귀하의 현장은 KEC 이전의 판단기준이나 내선규정을 적용하여 시공하는 합성수지관 공사로 판단됩니다. 내선규정 2220-4에서 전선의 굵기나 절연전선의 본수에 따라 관의 굵기 선정방법을 설명하고 있으니 참고하시기 바랍니다. (질의 1).
3. 케이블의 피복을 절개하여 관속에 넣는 것은 케이블 본래의 성능에 심각한 영향을 미칠 수 있으므로 불가할 것으로 판단됩니다. (질의 2).
4. 아울러, 우리협회는 귀하의 현장을 알 수 없을 뿐 아니라 전기설비의 시공방법에 대한 자문업무를 수행하지 않고 있어 질의에 자세한 답변이 어려움을 양해하여 주시기 바랍니다. 끝.
