[10641] 60364-5-52에 케이블 트레이간 이격거리에 관한 질문
질의분야 : KEC > 전기 > 배전설비
KS C IEC 60364-5-52 표준의 48PAGE입니다.
케이블 트레이내의 상호거리와 케이블 트레이가 다층으로 구성 될때의 상호간의 이격거리가 나와있습니다.

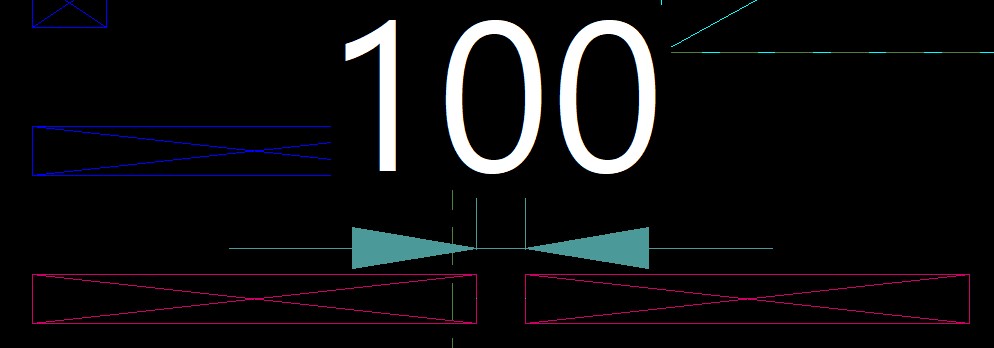

그리고 케이블 트레이를 측면으로 설치하였을경우에 이격거리에 대하여는 나와있지 않습니다.
EX
만약에 케이블이 트레이 벽에 붙어서 시설 될 경우 상호간의 이격거리는 약 100mm가 될거 같습니다.
전류가 흐를시 줄열이 위아래로만 방사되는게 아니라 케이블의 중심으로 동심원을 그리면서 방사될건데, 보정계수를
적용하는게 맞을까요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.
2. KS C IEC 60364-5-52의 표B.52.20의 그림대로 시설하지 못할 경우의 보정계수 적용방법에 대한 질의로 보입니다. 위 표준의 그림처럼 시설하지 않을 경우의 허용전류는 KEC 232.5.2의 2에 의해 KS C IEC 60287 시리즈에서 규정한 방법, 시험 또는 방법이 정해진 경우 승인된 방법을 이용한 계산을 통해 결정할 수도 있다고 규정하고 있으니 참고하시기 바랍니다. 끝.
