[10627] 가공전선로 접지저항 문의
질의분야 : KEC > 전기 > 접지·피뢰설비
안녕하세요
바쁘신 업무에 과중을 드리는것 같아 죄송합니다
위 개정 관련하여 궁금사항 문의드립니다
질의1. 대지 전기저항과 접지저항 차이점(측정방법 등)에 대해 쉽게 설명부탁드립니다
질의2. 대부분 가공전선로에서 중성선과 접지도체 분리가 어려운데 실무 현장에서는 어떤방식으로 접지저항을 측정해야 하는지 궁금합니다
질의3. 만약 한전 책임분계점에서 구내(CP주 10기, 긍장 500M)로 수전 받는다면 책임분계점쪽에서 중성선을 분리하여 구내 긍장500M에 대한 합성저항을 측정하면되는지(중성선 분리 안하면 한전변전소까지 연결된 중성선 전체값이 측정되어 0옴이 나올것같음)
대부분 전기인들이 위 문구 해석이 어려울것 같아 질문드리니 이해하기 쉽게 설명 부탁드립니다 감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.

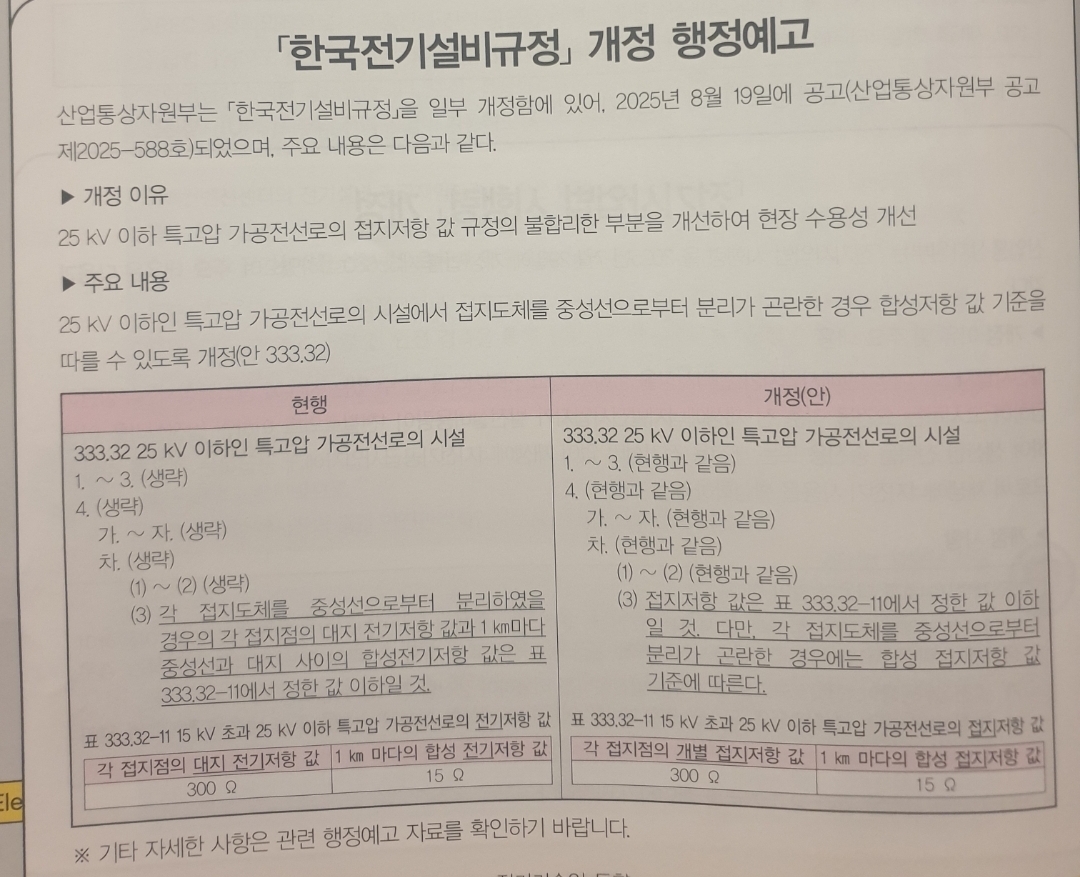

2. 질의하신 행정예고 내용은 아직 KEC에 반영되지 않은 내용임을 먼저 알려드립니다.
3. KEC 표333.32-1에서 “대지 전기저항”이란 접지대상 설비와 대지간 저항치를 의미하며 “접지저항”과 같은 의미입니다. 접지저항의 측정방법에 대하여는 KEC에서 다루지 않고 있습니다. (질의 1).
4. 중성선과 접지도체 분리가 어려울 경우의 측정방법에 대하여 KEC에서 규정하지 않아 답변이 어렵습니다. 다만, 질의의 행정예고에서 각 접지도체를 중성선으로부터 분리가 곤란한 경우에는 합성 접지저항값 기준에 따를 수 있도록 개정이 예고된 상태입니다. (질의 2).
5. 우리협회는 귀하 설비에 대해 알 수 없어 구내의 접지저항 측정방법에 대해 답변이 어렵습니다. 자세한 측정방법은 귀하의 현장을 잘 알고 있는 전문가와 협의하시기 바랍니다. (질의 3). 끝.
