[10573] 6.6kV 고압계통용 아날로그 영상전압계 scale이 6600/190으로 정해진 이유를 제대로 알고 싶습니다.
질의분야 : 기술기준 > 전기 > 보호설비
안녕하십니까?
질의분야 선택항이 알맞은 게 없어서 위와 같이 선택할 수밖에 없었음을 양지하시기 바랍니다.

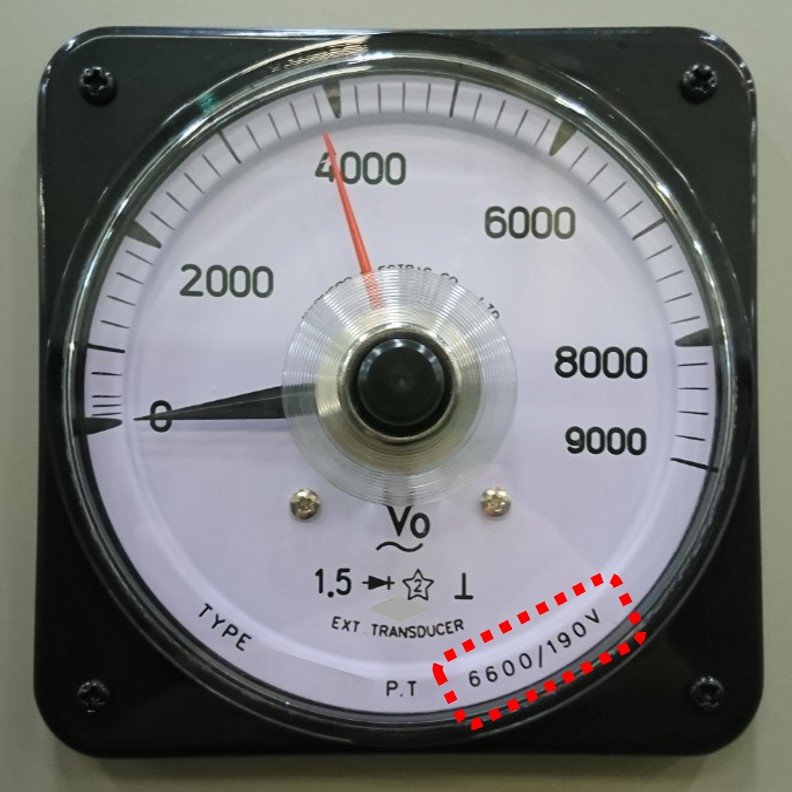

제목과 첨부 사진처럼 공칭전압 6600[V] 고압계통 지락 판별에 쓰이는
아날로그 영상전압계의 scale이 6600/190으로 정해져 현장에 쓰이고 있습니다.
이렇게 정해진 이유를 제대로 알고 싶습니다.
일반적으로 전압계 또는 전류계의 경우 PT, CT비를 따라 계기의 sacle이 정해 집니다.
그에 반해 영상전압계의 scale은 GPT의 1~3차간 변성비를 따르지 않는 이유를
제대로 알고자 합니다.
사진처럼 계기가 3800[V]를 기록하고 있다면
이 값은 어떤 의미를 값이며 운영자에게 어떤 정보를 전달하는 것인가를 알고 싶습니다.
질문1)
기록된 값은 대칭분 중 영상분 전압 3Vo를 기록한 값인지
질문2)
아니면 1상분에 해당하는 Vo를 기록한 값인지
질문3)
아니면 1선 지락시 건전상의 대지전위를 기록한 값인지를 알고 싶습니다.
질문4)
기록된 전압이 신뢰성이 있는 값인지를 여쭤 봅니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.
2. 질의하신 내용에 대하여는 「전기설비기술기준」이나「한국전기설비규정(KEC)」에서 규정하지 않아 답변이 어렵습니다. 해당제품의 제조회사 또는 전문가에게 문의하시기 바랍니다. 끝.
