[10419] 저압배선] 121.2 전선의 식별 - IEC 60445 관련 질의 건
질의분야 : 기술기준 > 전기 > 저압배선
안녕하세요.

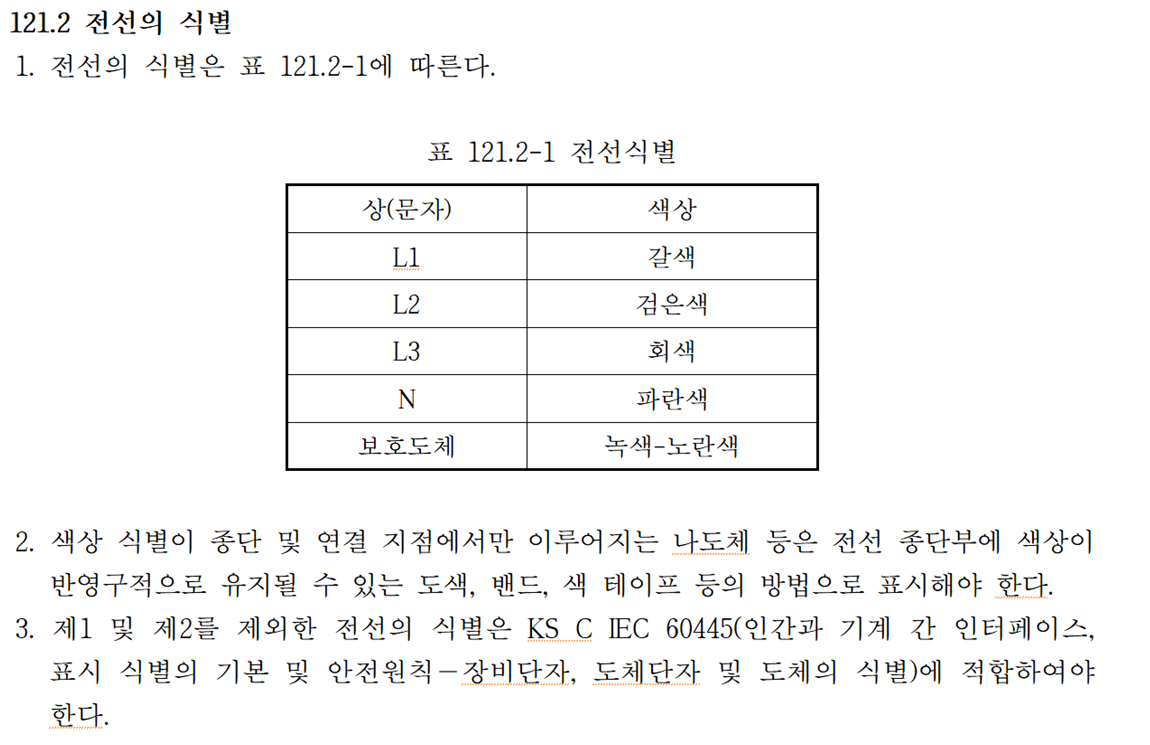

KEC기술기준 에 따른 전선식별에 따르면,
1번과 2번을 제외한 전선의 식별은 KS C IEC 60445(인간과 기계간 인터페이스 표시) 내용에 적합하여야 한다고 기재되어 있습니다.

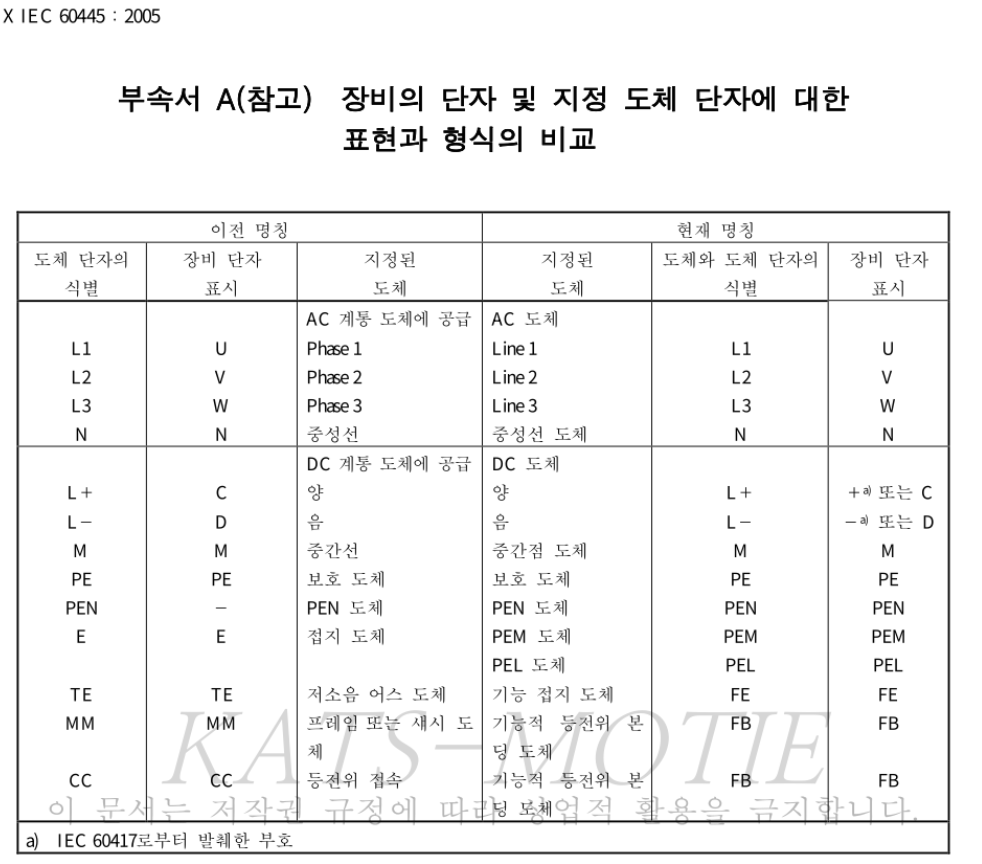

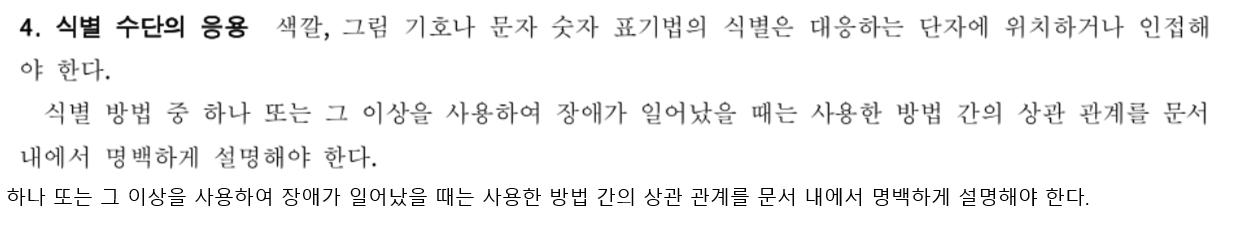

KEC IEC 60445 식별 수단의 응용을 보면,
하나 또는 그 이상을 사용하여 장애가 일어났을 때는 사용한 방법 간의 상관 관게를 문서 내에서 명백히 설명해야 한다고 합니다.
하여,
메인 1차단 3상 AC 전원의 라벨 표기를 L1, L2, L3로 각각 지정 후 (갈,흑,회)
2차단(부하측) 라벨 표기는 Rxx, Sxx, Txx로 되어 있더라도,
케이블 색상을 준수하였으며 문서 내의 상관관계를 적절히 설명하였다면 무방하지 않은지 질의 드립니다.
.png)
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.
2. KEC에서는 전선의 식별 색상을 규정하고 있으며, KEC 121.2의 3에서 1 및 2를 제외한 전선의 식별은 KS C IEC 60445를 적용하도록 규정하고 있습니다. 전선의 식별은 색상에 의한 식별, 문자에 의한 식별 등 다양하게 적용가능하며, 귀하께서 색상에 의한 식별이 명확한 경우 전선의 식별 적용에 무방할 것으로 판단됩니다. 다만, 색상에 의한 식별이 명확하더라도 문자에 의한 식별(L1, L2, L3) 또한 동일하게 적용하는 것이 착오가 없으므로 이를 참고하시기 바랍니다. 끝.
